ESXi

ESXi是Vmware推出的一款运行在裸机上的深度定制的Linux系统，其对Intel的驱动支持较好，但是对AMD的支持程度 并不好 ， 所以不推荐AMD用户使用 。ESXi是免费的，对于免费用户唯一的限制就是单个虚拟机最多支持8个CPU核心，这一点限制对于我们这些家庭用户完全足够使用。

LEDE安装

关于LEDE软路由的安装，比较复杂的就是网络配置的这一模块。

虚拟机配置

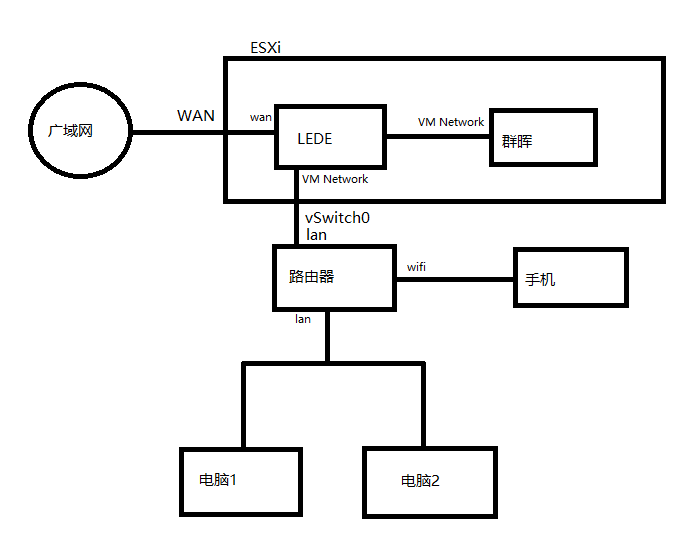

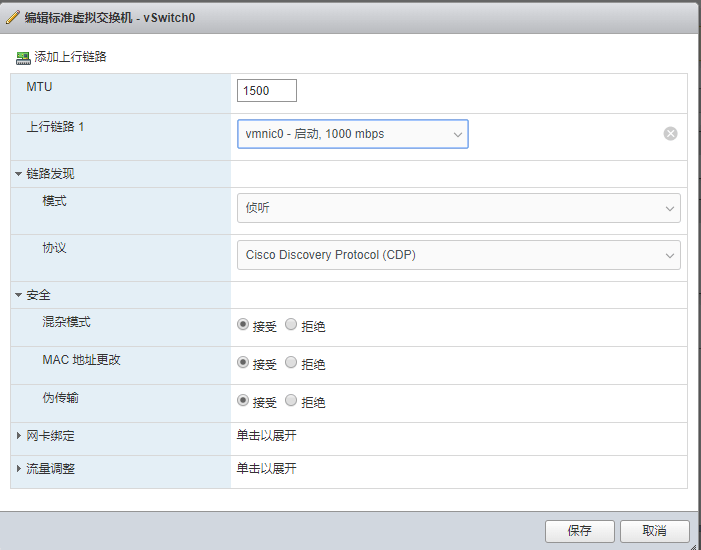

首先我们来整理下ESXi网络配置这一块的内容，选择网络选项卡，打开虚拟交换机，编辑原有的虚拟交换机，确保混杂模式，MAC地址更改，伪传输，这三个选项均为接受，且这个上行链路为对应网卡为LAN口。

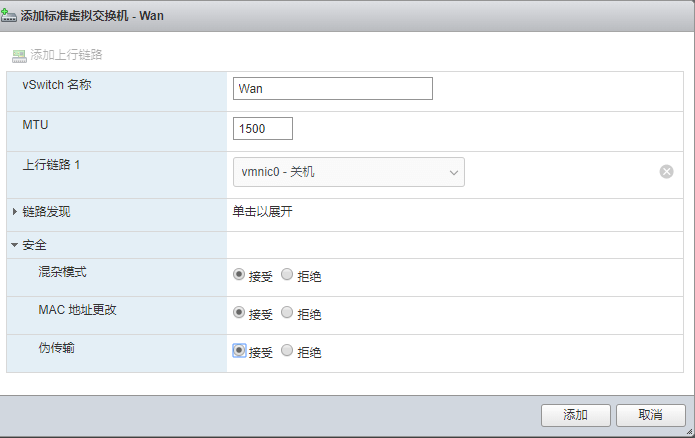

这是我们再添加一个虚拟交换机，名称为WAN，上行链路为对应网卡为WAN口，安全中三个选项全部选择接受。

请输入图片描述

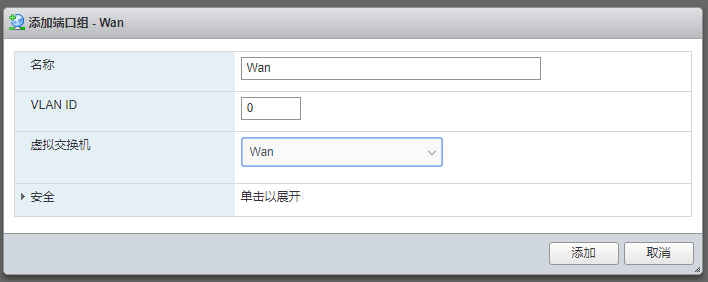

然后切换至端口组选项卡，创建一个端口组名为WAN，附属在虚拟交换机WAN下。


下载转换固件

然后我们访问LEDE x64下载固件，注意选择下载的文件名中带combined。

下载后解压得到IMG文件后，我们需要使用StarWind V2V Image Converter

此处内容需要评论回复后（审核通过）方可阅读。

来转换成我们需要的ESXi磁盘镜像文件。

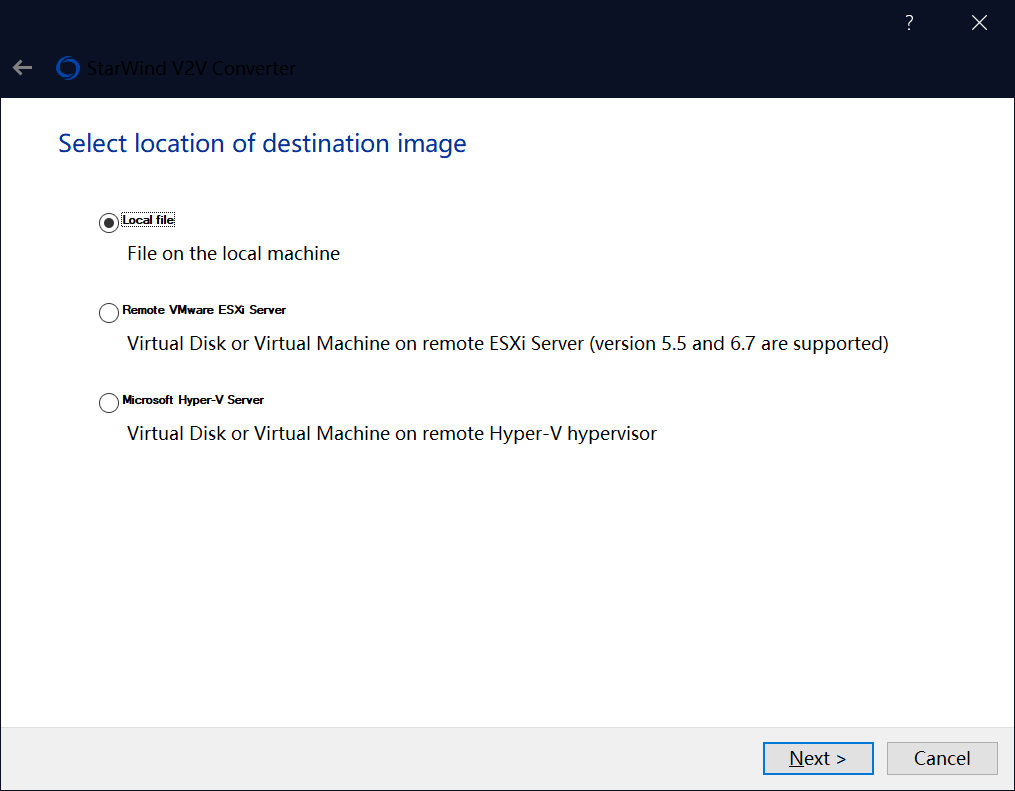

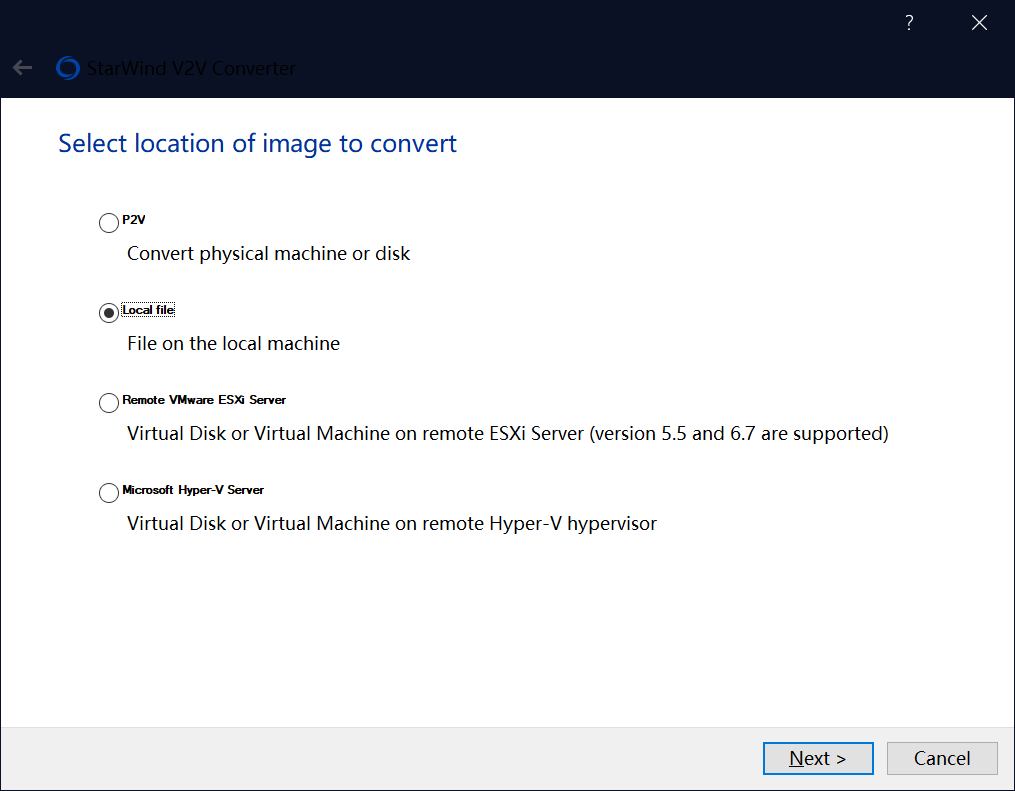

打开StarWind V2V Image Converter，选择本地文件后点击下一步，选择刚刚解压的IMG文件。

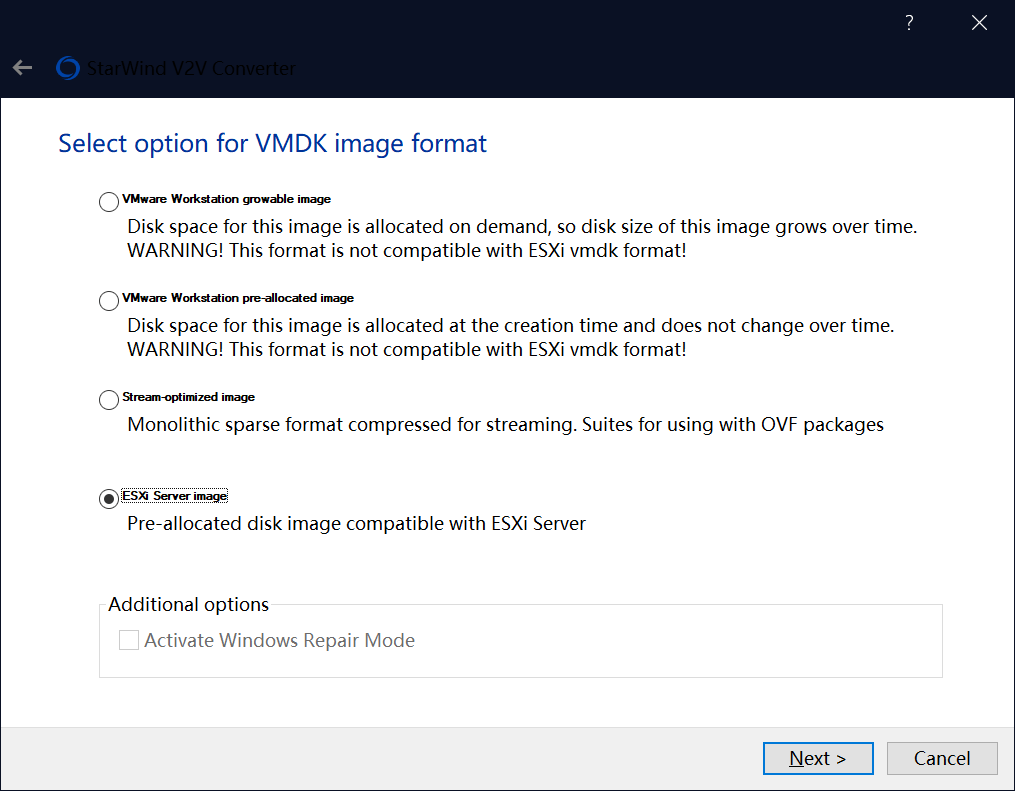

选择保存类型为ESXi的虚拟磁盘镜像，之后一直NEXT即可保存。



安装lede

保存后会生成两个VMDK文件，我们先保存在电脑中。

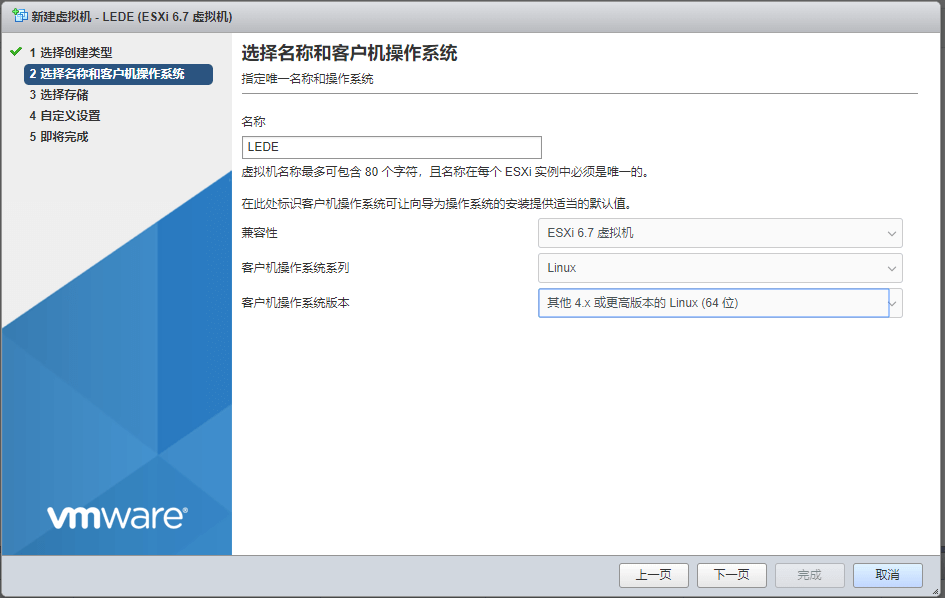

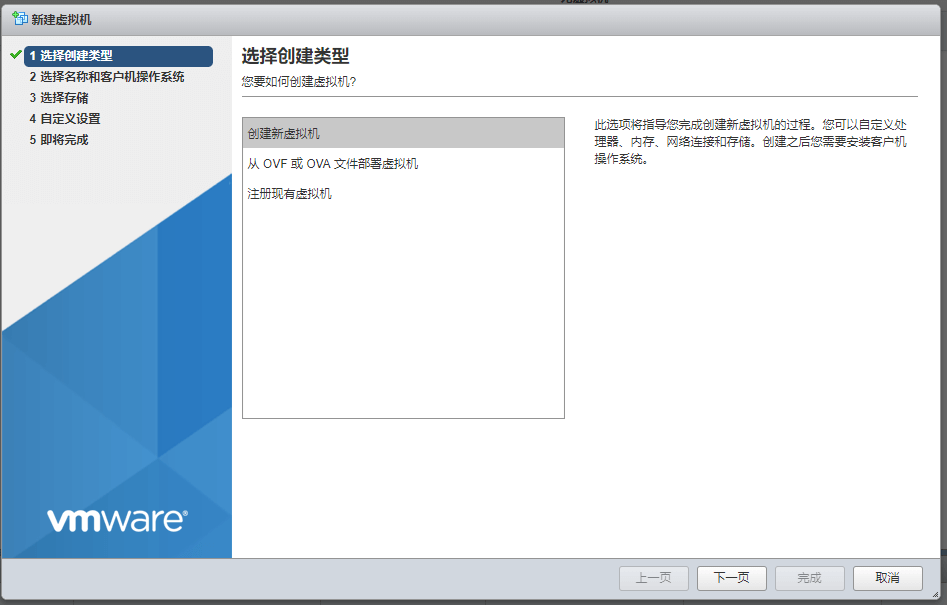

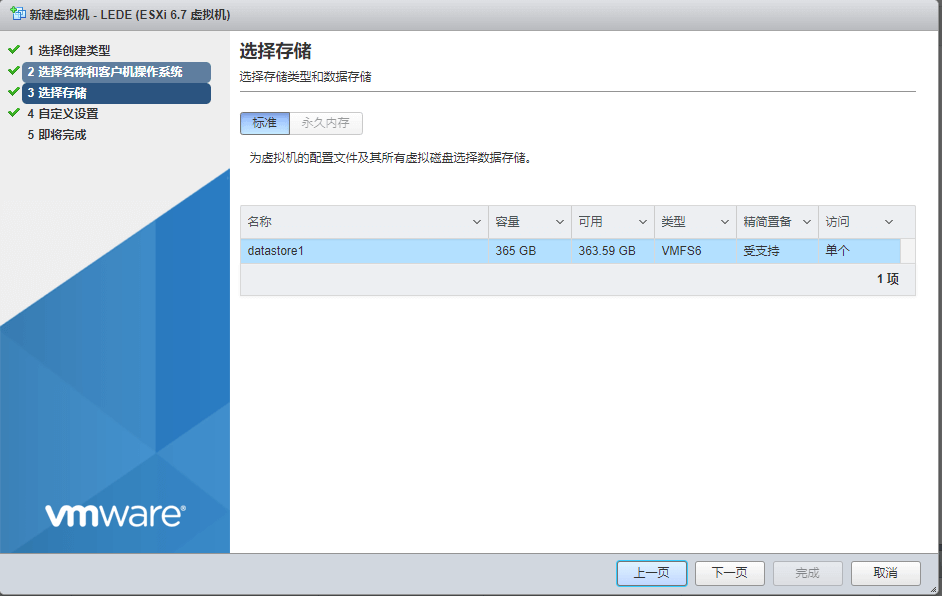

访问ESXi的面板，虚拟机选项卡，我们来新建虚拟机，跟着图片下方图片来选择即可。

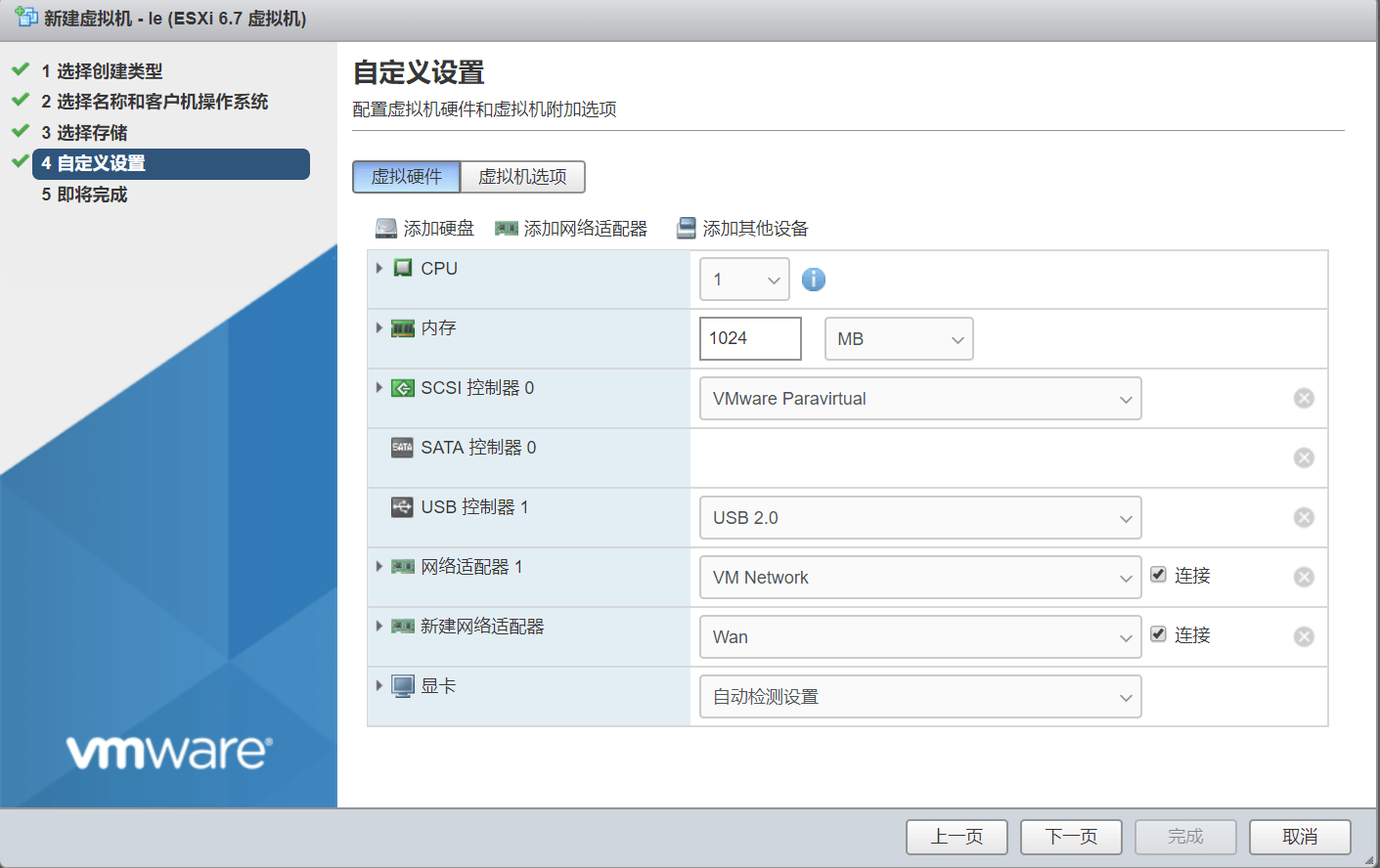

在这里删除硬盘和CD其他默认即可，并添加一个网络适配器，绑定为WAN，内存推荐512M以上。


同时记得切换至虚拟机选项，引导方式选择为BIOS。

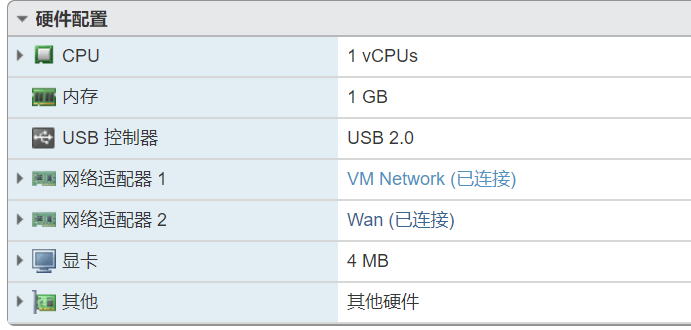

创建完成后，确保网络适配器1是对应的是LAN口，网络适配器2对应的是WAN口。

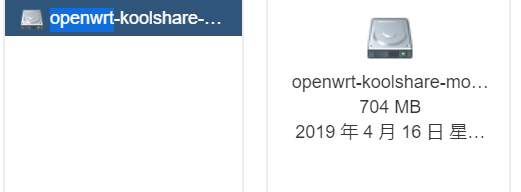

我们再点击编辑来导入磁盘文件，添加磁盘选择现有磁盘后在上传刚才转换完成的两个VMDK至虚拟机文件夹，两个文件会自动识别为 一个磁盘 。2019050413154275.png

lede设置

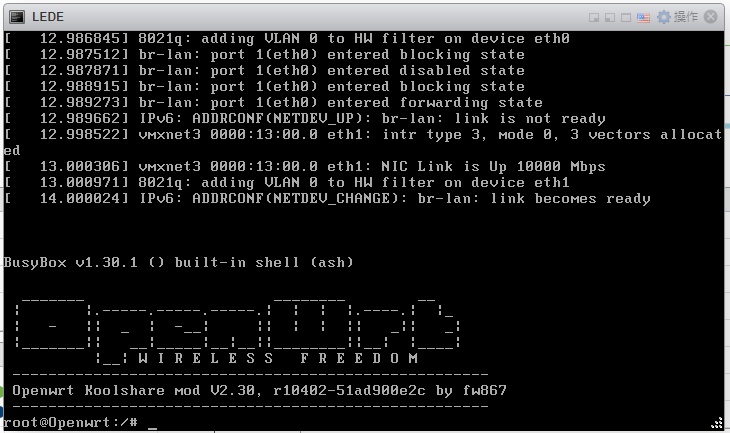

这样保存过后，给虚拟机打开电源，启动几十秒后按下回车进入LEDE，我们先来设置下LEDE的网卡绑定情况。


输入以下

vi /etc/config/network

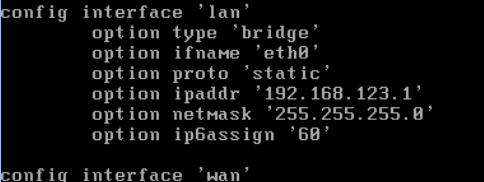

命令后，我们按 I 键（键盘上的“i”字母）开始编辑，修改LAN口的ip为当前网段之中的IP，同时要注意与当前路由器不重名，上下级路由不能同一IP段。


输入完后我们按ESC退出编辑，并按:wq保存当前文档。最后重启虚拟机。
不出意外的话，现在我们已经可以通过访问LEDE刚刚设置的IP，进入LEDE的面板了。

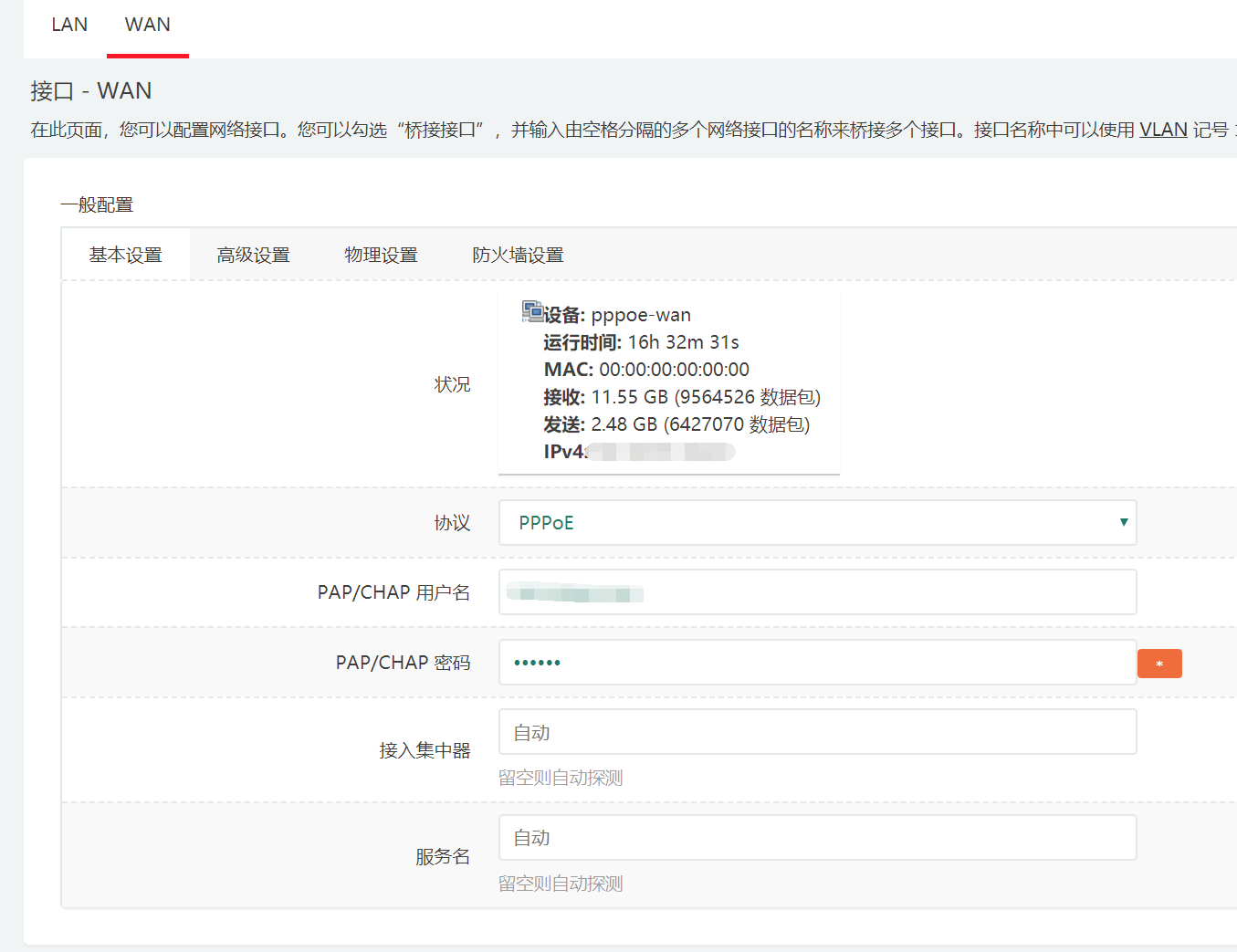

为了联网，我们现在先预修改WAN的信息，点击网络➡接口。


根据自家的情况，修改协议，填写对应信息。

保存过后我们即可去掉路由器，或将路由器改为交换机模式。


这样基本上我们LEDE的配置就成功了。
